MEQ-17 EX Harmonic Drive EQ Mount

MEQ-17 EX 하모닉 드라이브 EQ 마운트

EZT Astro의 MEQ-17EX 고조파 드라이브 적도 마운트는 컴팩트하면서도 성능이 뛰어난 독일 적도 마운트로, 까다로운 천체 사진 설정에 적합한 휴대용 폼 팩터에 고조파 드라이브 기술을 제공한다.
이 마운트의 핵심은 적경(RA) 및 적위(DEC) 축 모두에서 Harmonic Drive Model 17 메커니즘을 사용한다. 정밀 드라이브는 1000:1 기어비를 제공하여 마운트가 매우 높은 토크 대 중량 비율을 제공한다. 하모닉 기어링 시스템은 백래시를 제거하고 장노출 이미징에 필요한 정확하고 부드러운 추적을 달성하는 데 매우 중요하다.
MEQ-17EX는 기계적 유격이 전혀 없어 웜 기어 기반 시스템에서 흔히 발생하는 복잡성 없이 정확한 항성 추적을 보장한다.

EZT Astro의 새로운 마운트: MEQ-17 EX 고조파 드라이브 EQ 마운트

MEQ-17EX는 컴팩트한 크기와 약 6kg 정도의 비교적 가벼운 무게에도 불구하고 상당한 페이로드를 지원하도록 제작되었다.
균형추 없이 표준 사용을 위해 최대 15kg을 처리할 수 있으므로 견고한 카메라와 망원경 설정을 포함한 광범위한 천체 사진 장비에 이상적이다. 균형추를 달 경우 최대 25kg의 페이로드를 지탱할 수 있다. 이러한 유연성을 통해 사용자는 장비 무게의 제약을 받지 않고 다양한 관찰 및 이미징 구성에 맞게 마운트를 조정할 수 있다.

마운트의 디자인은 고조파 구동 시스템의 효율성과 부하 분산 특성 덕분에 평형추에 대한 전통적인 필요성을 제거한다.
따라서 MEQ-17EX는 추적 정밀도를 희생하지 않으면서 가벼운 휴대용 솔루션이 필요한 천체 사진가에게 특히 유리하다. 균형추 구성 요소를 제거함으로써 마운트의 전반적인 휴대성과 설치 시간이 크게 줄어들어 현장 사용 또는 최소한의 장비가 주요 이점인 원격 천문대에 적합하다.

항공우주 등급 알루미늄으로 CNC 가공된 MEQ-17EX는 높은 구조적 무결성, 낮은 열팽창 및 프리미엄 마감을 자랑한다.
이러한 정밀 제조 접근 방식은 신뢰할 수 있고 기계적으로 견고할 뿐만 아니라 외관이 우아한 마운트를 만든다. 설계상의 주의는 내부 부품으로 확장되며, 모터는 최소한의 진동과 조용한 작동을 보장하기 위해 고조파 드라이브와 신중하게 일치한다. 마운트는 정밀 10:1 유성 기어박스와 쌍을 이루는 NEMA 17 하이브리드 스테퍼 모터를 사용했다. 각 모터의 정격은 1.6암페어이며 부드럽고 일관된 모션을 제공하여 목표물을 향해 선회할 때 빠르고 반응성이 뛰어나며 자동 가이드 추적 세션 중에는 미묘하고 안정적이다.

MEQ-17EX는 초당 5도의 최대 선회 속도에 도달할 수 있으며, 이는 대형 기기에 대한 안전과 제어를 유지하면서 신속한 위치 변경이 가능할 만큼 빠르다.
RA 및 DEC 축은 모두 정밀한 전자 제어를 지원하며, 추적은 조용한 환경이나 잠자는 관찰자 근처에서 야간 이미징 세션 중에 중요한 기능인 매우 조용하다. 마운트의 조용한 움직임은 야생 동물에게 안전한 관찰 장소나 소음이 우려될 수 있는 뒤마당 사용에도 유용하다.

MEQ-17EX의 가장 매력적인 기능 중 하나는 무인 작동이다.
독점 소프트웨어 또는 하드웨어 드라이버가 필요한 많은 마운트와 달리 MEQ-17EX는 기본적으로 ASCOM Alpaca를 지원한다. 이를 통해 개방형 표준을 사용하여 현대 천문학 제어 플랫폼과 직접 통합할 수 있으므로 복잡한 드라이버를 설치하거나 특정 운영 체제에 의존할 필요가 없다. 사용자는 802.11b/g/n 및 최신 802.11e/i 무선 표준을 모두 제공하는 온보드 컨트롤러와 함께 USB 또는 WiFi를 사용하여 마운트를 연결하고 작동할 수 있다. 이를 통해 적절한 소프트웨어 인터페이스를 통해 노트북, 태블릿 및 스마트폰에서 마운트를 제어할 수 있어 유연하고 케이블이 없는 관찰 워크플로를 제공한다.

마운트는 적도 모드와 고도 방위각 모드를 모두 지원하며, 이는 이중 목적 솔루션을 원하는 사용자에게 특히 유용하다.
적도 모드에서는 천체 사진을 위한 정확한 항성 추적을 수행할 수 있는 반면, Alt-azimuth 모드에서는 극 정렬 없이 시각적 관찰에 쉽게 사용할 수 있다. 0°에서 90°까지의 고도 조정 범위를 통해 거의 모든 위도에서 마운트를 설정하거나 천정 근처의 물체를 이미징할 수 있는  한편, ±5°의 방위각 조정은 쐐기나 외부 하드웨어 수정 없이 극 정렬 미세 조정을 위한 적절한 공간을 제공한다.

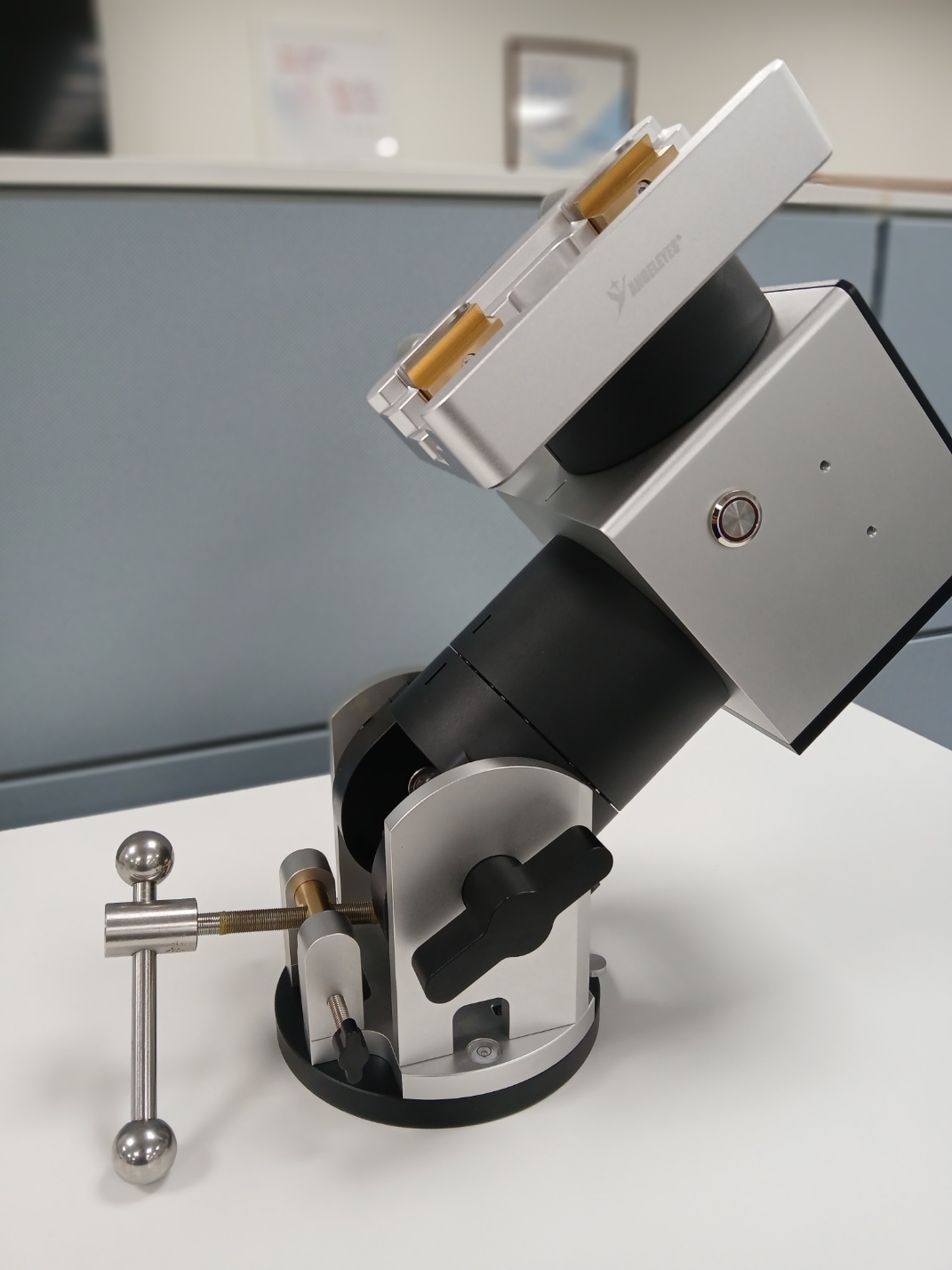

MEQ-17EX의 듀얼 새들은 로스망디와 빅센 스타일의 도브테일 바를 모두 사용할 수 있어 대부분의 망원경 장착 레일과 폭넓은 호환성을 제공한다.
이러한 다재다능함으로 인해 피팅 또는 어댑터 플레이트에 대한 걱정 없이 다양한 광학 튜브 어셈블리 사이를 빠르고 안전하게 전환할 수 있다. 마운트에는 M12x1.75 카운터웨이트 샤프트 나사산도 포함되어 있어 특히 무겁거나 비대칭 설정의 균형을 맞추기 위해 카운터웨이트를 선호하거나 필요로 하는 사용자에게 호환성을 제공하는데 이 나사산 포트는 고조파 드라이브의 토크 기능 덕분에 작동에 필요하지 않아도 유연성을 더해준다.

마운트에 전원을 공급하는 것은 간단하다.
표준 5.5 x 2.1mm 배럴 커넥터를 통해 12V에서 24V DC까지의 넓은 입력 범위를 수용하므로 사용자는 배터리 팩, 휴대용 발전소 또는 표준 필드 전원 공급 장치에서 실행할 수 있다. MEQ-17EX는 대기 상태에서 0.5암페어, 추적 시 0.7암페어, 최대 속도로 선회 시 1.2암페어만 소모하며 이 저전력 요구 사항은 원격 및 야간 작동에 매우 중요하며, 일반적인 필드 배터리가 중단 없이 장시간 세션 동안 지속되도록 했다.

표준 ST-4 포트를 통해 자동 안내가 지원되므로 일반 가이드 카메라 및 소프트웨어 패키지와 통합할 수 있다.
이를 통해 마운트는 장노출 심천공 이미징을 위한 가이드를 포함하는 모든 현대 천체 사진 설정에 쉽게 통합될 수 있다. 동일한 포트를 통해 핸드 컨트롤러 인터페이스도 사용할 수 있어 컴퓨터나 모바일 장치 없이도 로컬 제어가 가능하여 설정 또는 시각적 사용 중에 유용하다.

MEQ-17EX는 다양한 환경 조건에서 작동하도록 설계되었다.
작동 온도 사양은 -10°C에서 40°C에 이르므로 추가 열 보호 장치나 히터 없이 대부분의 기후에서 연중 내내 사용할 수 있다. 밀폐된 구조와 기존 기어 맞물림의 부족은 또한 유지 보수가 감소하고 먼지, 이슬 및 기계적 마모에 대한 저항력이 더 크다는 것을 의미한다.

MEQ-17EX는 여행에 적합한 형식으로 고조파 드라이브 성능을 제공하는 차세대 마운트 플랫폼을 대표한다.
제로 백래시 기어링, 높은 토크 모터, 경량 섀시 및 완전한 디지털 연결성의 조합으로 소형 천체 사진 마운트 중에서 강력한 경쟁자로 자리매김하고 있다. 이 마운트는 광시야 또는 중초점 거리 이미징을 위한 휴대용 리그를 제작하는 사용자와 특히 관련이 있지만, 조용한 작동과 정밀한 기계 가공 덕분에 영구적인 설정에도 매력적이다.

MEQ-17EX의 제작 품질 및 엔지니어링 원칙은 휴대성을 손상시키지 않는 장치에서 기계적 신뢰성, 디지털 제어 유연성 및 안정적인 추적 성능을 필요로 하는 진지한 아마추어 천체 사진 작가의 요구 사항과 일치한다. 드라이버 없이 작동하고 ASCOM Alpaca 프로토콜과 통합할 수 있는 기능은 천문학적 자동화 및 소프트웨어 호환성의 현대 표준을 충족하는 미래 지향적인 접근 방식을 반영한다.

원격 위치에서 작동하는 이미저의 경우, 균형추를 제거하여 전체 시스템 무게를 줄일 수 있는 기능과 마운트의 저전력 소모 및 무선 제어 옵션이 결합되어 무인 또는 이동식 천문대에 이상적이다. MEQ-17EX는 기존 천체 사진 워크플로우에 쉽게 적용되며 새로운 자동화 플랫폼 및 장치와 미래 지향적인 통합을 제공한다.

백래시와 주기적인 오류가 발생하기 쉬운 기존 웜 기어 시스템에 의존하는 마운트와 달리 MEQ-17EX의 고조파 드라이브는 광범위한 가이드 수정 또는 능동적 오류 보상의 필요성을 줄이는 일관된 기계적 성능을 제공한다. 그 결과 별이 더 단단해지고, 잠수함이 더 깨끗해지고, 마운트의 위치를 유지하는 능력을 다시 추측할 필요 없이 이미징 시간을 더 효율적으로 사용할 수 있다.

MEQ-17EX는 또한 천문대급 장비의 부피와 비용으로 전환하지 않고 보급형 마운트를 넘어서고자 하는 사용자에게 실행 가능한 업그레이드 경로로 두드러진다. 컴팩트한 디자인과 15lb 미만의 무게로 백팩이나 작은 케이스에 넣어 운반할 수 있지만 고급 이미징 장비를 자신 있게 관리할 수 있다.

MEQ-17EX의 모든 디자인 선택은 천문학자들이 성공적인 이미징에 필요한 핵심 기능을 손상시키지 않으면서 마운트를 보다 효율적이고 접근하기 쉽고 정밀하게 만드는 데 기여한다. 하모닉 드라이브 시스템은 기존의 마운트 메커니즘에서 벗어나 보다 세련되고 사용자 중심적인 경험을 향한 결정적인 단계를 나타낸다.

EZT Astro의 MEQ-17EX는 정밀 기계, 견고한 구조 및 현대적인 연결성을 휴대용 적도 마운트가 제공할 수 있는 것을 재정의하는 소형 패키지에 결합한다. 뒤뜰 천문대에서 사용하든 외딴 밤하늘 사이트로 운반하든, 전담 천체 사진 작가가 다양한 이미징 조건과 망원경 유형에서 고품질의 일관된 결과를 생성하는 데 필요한 기능과 제어 기능을 제공한다.

MEQ-17 EX 고조파 드라이브 EQ 마운트 사양

• 마운트 유형 : 독일 적도 마운트
• 지원 모드: 적도 및 Alt-Azimuth 모드
• 구동 기어(RA): 하모닉 드라이브 모델 17(100:1 기어비)
• 구동 기어(DEC): 고조파 구동 모델 17(100:1 기어비)
• 모터(RA): 정밀 10:1 기어박스가 있는 NEMA 17 하이브리드 스테퍼 모터(정격 1.6A)
• 모터(DEC): NEMA 17 하이브리드 스테퍼 모터, 정밀 10:1 기어박스(정격 1.6A)
• 권장 탑재량: 33 lbs (평형추 사용 또는 감소된 최대 선회 속도 권장)
• 최대 탑재량: 55 lbs (균형추와 균형을 이루고 최대 선회 속도를 감소시킴)
• 마운트 무게 : 13.2 lbs (듀얼 안장 포함)
• 고도 조정 범위: 0°–90°
• 방위각 조정 범위: ±5°
• 안장 유형: Losmandy & Vixen 지원
• 카운터웨이트 샤프트 나사산: M12x1.75
• 최대 선회 속도: 5°/초
• 통신 인터페이스: USB(2.0), WiFi(802.11b/g/n/e/i)
• 전원 입력 : 12v–24v, DC D5.5×2.1mm
• 전력 소비: 대기: 0.5A, 추적: 0.7A, 선회: 1.2A
• 오토가이더 & 핸드 컨트롤러: ST-4
• 작동 온도 : 14 ° F 104에 ° F (-10 ° C 40 ° C까지)
